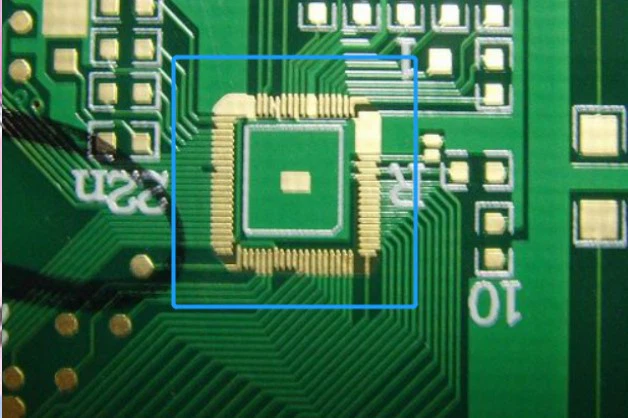

Два вида процесса обработки поверхности для склеивания плит

По способу обработки поверхности его можно разделить на следующие 2 типа: иммерсионное золото, Ni/Pd/Au.

Иммерсионное золото

Толщина осаждения никеля составляет 12 0 ~ 24 0 микродюймов (около 3 ~ 6 мкм), а золота - 2 ~ 4 микродюйма (0,05 ~ 0,1 мкм).

Преимущества: 1. Поверхность печатной платы Immersion Gold очень плоская и копланарная, что подходит для контактной поверхности клавиш.

2. Паяемость золотого месторождения превосходна, и золото быстро плавится в расплавленном припое, образуя соединения металлов.

Недостатки: высокая стоимость и строгий контроль параметров процесса (гладкая металлическая поверхность, строгие параметры склеивания и т. д.) необходимы для достижения хорошего эффекта склеивания. На позолоченной поверхности печатной платы легко получить черную пластину (коррозия никеля), что влияет на надежность окончательной сварки и проблему распайки.

Ni/Pd/Au

Толщина никеля составляет 120~240мкдюйм (около 3-6 мкм), толщина палладия составляет 4~2{{10}}мкдюйм (около 0,1 ~0,5 мкм）; Толщина золота составляет 1-4 микродюймов (0,02~0,1 мкм)

Преимущества: По сравнению с иммерсионным золотом никель-палладиевое золото может эффективно предотвращать проблемы с надежностью соединения, вызванные дефектами черного диска, и широко используется в продуктах среднего и высокого класса.

Недостатки: Хотя никель-палладиевое золото имеет много преимуществ, палладий дорог и дорог. Требования к управлению технологическим процессом строгие.
