Печатная плата с металлическим сердечником
Оставить сообщение
Печатная плата с металлическим сердечником состоит из металлических пластин (таких как алюминий, медь, железо, кремнистая сталь), изолирующего диэлектрического слоя с высокой теплопроводностью и медной фольги. Изолирующий слой обычно изготавливается из эпоксидного клея из стекловолокна с высокой теплопроводностью или эпоксидной смолы с высокой теплопроводностью. Толщина изоляционного слоя составляет 50 мкм - 200 мкм, а толщина металлической пластины - 0,5 мм, 1,{9}} мм, 1,5 мм. , 2,0 мм, 3,0 мм. (Специальная толщина может быть настроена)
Характеристики и области применения различных металлических плит
Плакированная медью плита на основе меди имеет основные характеристики медной пластины на основе алюминия, и ее теплоотдача лучше, чем у медной пластины на основе алюминия. Этот тип базовой платы может выдерживать большой ток и использоваться для изготовления печатных плат для мощных схем, таких как силовая электроника и автомобильная электроника. Тем не менее, медная базовая пластина имеет высокую плотность, высокое качество и легко окисляется, что ограничивает ее применение, и ее количество намного меньше, чем у медной пластины на основе алюминия.
Медная пластина с железным сердечником и медная пластина из кремнистой стали обладают отличными электрическими характеристиками, магнитной проводимостью, выдерживаемым напряжением и высокой прочностью. Он в основном используется для бесщеточного двигателя постоянного тока, магнитофона, шпиндельного двигателя и интеллектуального драйвера для радиомагнитофона. Однако магнетизм CCL из кремнистой стали лучше, чем у CCL с железным сердечником.
Сечение меди

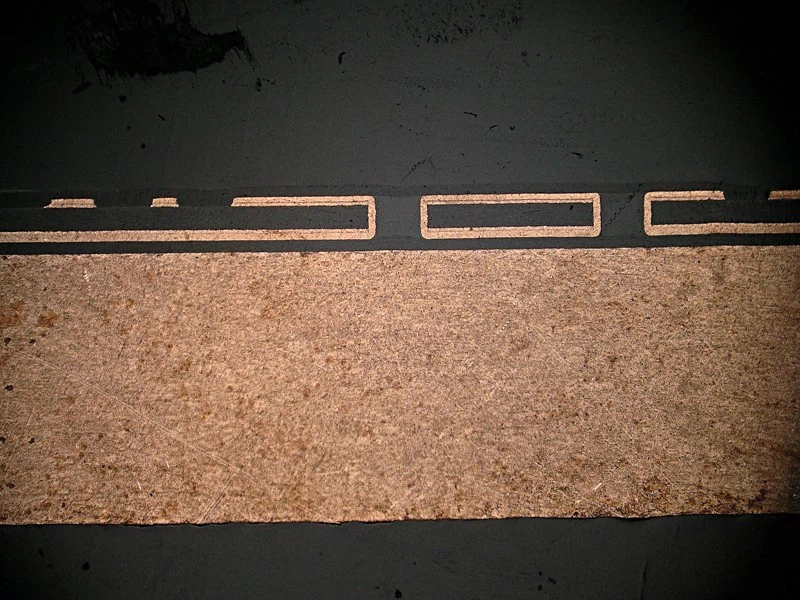

Односторонний медный сердечник

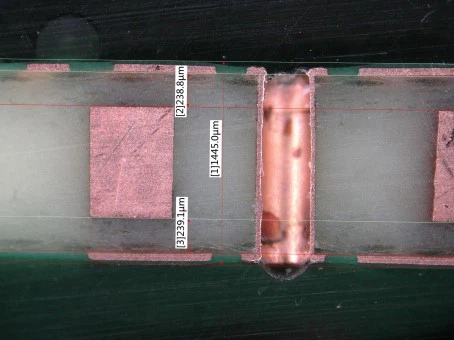

Сэндвич-медный сердечник
