Способ селективного химического нанесения толстого золота

Цель

Разработать селективный метод толстого золочения методом химического восстановления и сделать его универсальным процессом обработки поверхности.



Цель

Толщина селективного золота превышает {{0}},3 мкм, а толщина неселективного золота превышает 0,1 мкм.



Проблема

① Химическое осаждение золота в результате реакции вытеснения с толщиной золота 0.03-0.05 микрон подходит только для сварки поверхности.

②Когда поверхность никеля постепенно покрывается слоем золота, скорость осаждения замедляется, а толщина золота трудно превысить 0,3 микрона и быть плотной.

③Гальваника требует дополнительных выводов, которые неудобно добавлять при переплетении сетей



Принцип

① Слой никеля используется для каталитического восстановления. Атом водорода адсорбируется для получения электронов. Атомарный водород обеспечивается восстановителем. Атомарный водород теряет электроны и переходит в раствор, превращаясь в ионы водорода.

②Оригинальная проводка печатной платы и металлический слой той же контактной площадки играют роль проводящих электронов. Ионы золота непрерывно получают электроны на поверхности золота и осаждаются, что эквивалентно электропозолоте.



Метод и шаг

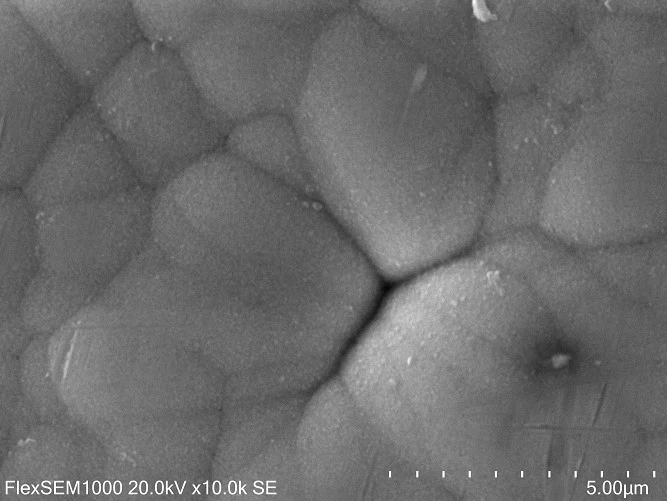

Шаг 1: Выполните обычное химическое вытеснение золота, изображение представляет собой 10000-кратное SEM-изображение поверхности золота, а толщина золота составляет<0.02um

Цель: Обнажить слой никеля для получения восстанавливающих электронов.

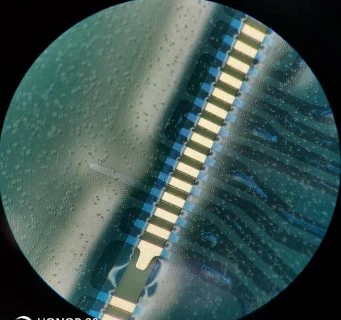

Шаг 2: наклейте защитную пленку, чтобы открыть контактную площадку, которая будет покрыта толстым золотом.



Шаг 3: Проведите первое восстановительное химическое золочение.

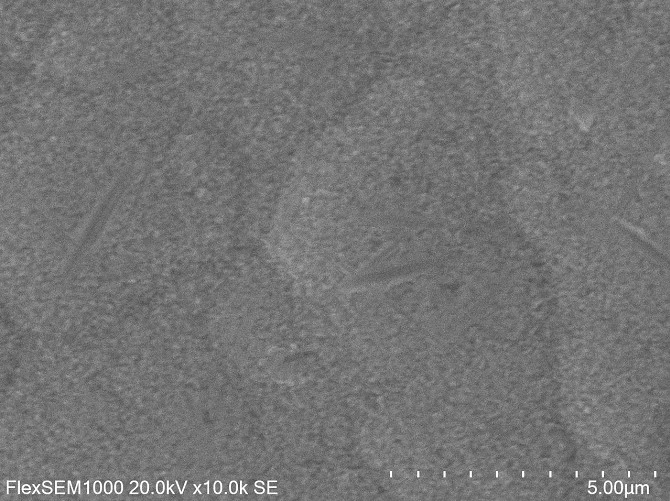

Изображение представляет собой 10000-кратное золотое изображение SEM.

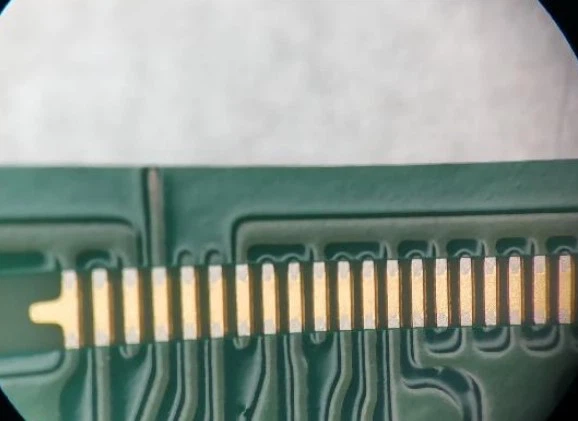

Шаг 4: Снимите защитную пленку



Шаг 5: снова уменьшите количество электролитического золочения

Изображение представляет собой 10000-кратное золотое изображение SEM.







Результаты



Результаты измерения толщины золота	Первая замена химического тонкого золота	Первое восстановительное покрытие химического толстого золота	Второе химико-восстановительное покрытие толстым слоем золота
Селективная химическая толстая позиция золота	0.009-0.014μm	0.293-0.349μm	0.326-0.385μm
Другие места	0.009-0.014μm	Покрыта защитной пленкой	0.105-0.111μm



Заключение

Метод селективного химического золочения может удовлетворить целевые требования.
