Описание гальванического покрытия золотом

Цель и функция: Как драгоценный металл, золото обладает такими преимуществами, как хорошая свариваемость, стойкость к окислению, коррозионная стойкость, низкое контактное сопротивление и хорошая износостойкость сплава.

Электрозолочение: при гальванике частицы золота прикрепляются к печатной плате. Все они называются электрозолотом, которое также называют твердым золотом из-за его сильной адгезии. Золотые пальцы модуля памяти изготовлены из твердого золота, устойчивого к износу. В связанной печатной плате также обычно используется электрозолото или никель-палладиевое золото.

Иммерсионное золото: в результате химических реакций частицы золота кристаллизуются и прилипают к печатной плате. Из-за слабой адгезии его еще называют мягким золотом.

В результате химической реакции кристалл частиц золота прикрепится к контактной площадке печатной платы. Из-за слабой адгезии его еще называют мягким золотом.

Толщина золота на печатной плате из иммерсионного золота обычно меньше или равна {{0}},10 мкм (0,025-0,10 мкм)

Толщина золота на печатной плате с гальванопокрытием обычно больше или равна {{0}},20 мкм (0,20-3.00 мкм)

Тип доски для гальванического покрытия золотом

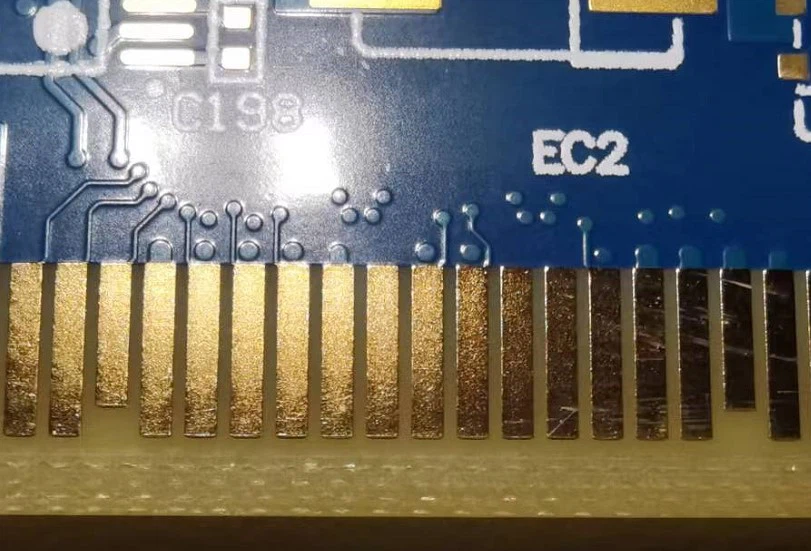

Длинные и короткие золотые пальцы плюс скошенные края

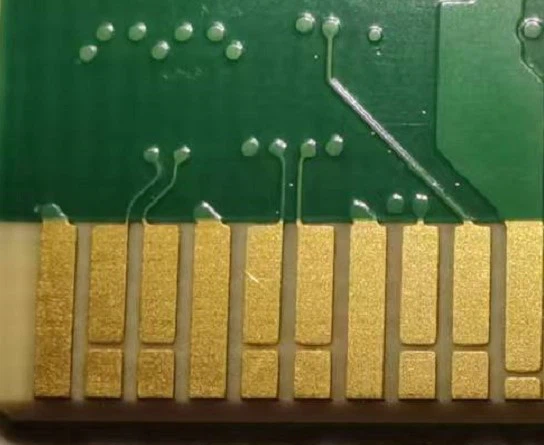

Сегментированный золотой палец плюс скошенные края

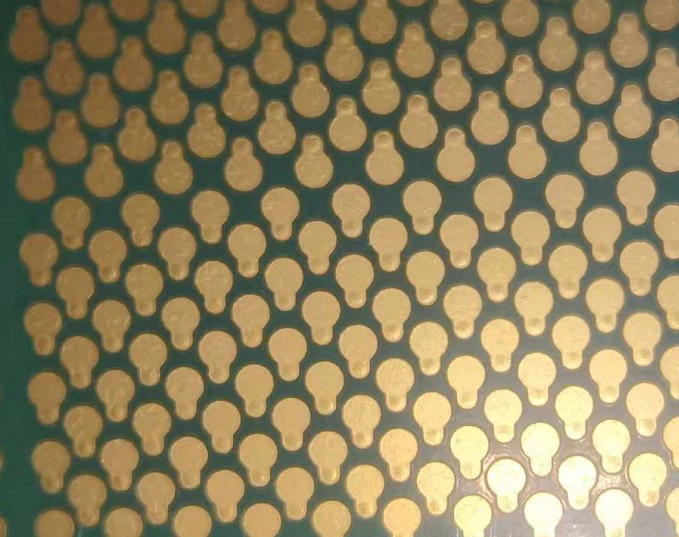

Местное электро-золочение рисунка платы - Склеивание/сварка

Травление свинца после гальванического покрытия всей платы
