Функция обратного сверления
Оставить сообщение
Функция обратного сверления состоит в том, чтобы высверлить печатную плату через сегмент отверстия, который не играет роли соединения или передачи, чтобы избежать отражения, рассеяния и задержки высокоскоростной передачи сигнала, что приведет к «искажению» сигнала. . Исследование показывает, что основными факторами, влияющими на целостность сигнала сигнальной системы, являются конструкция, материалы печатной платы, линии передачи, разъемы, упаковка чипа и другие факторы, а сквозное отверстие оказывает большее влияние на целостность сигнала.
Преимущества:
1. Уменьшить шумовые помехи;
2. Локальная толщина пластины становится меньше;
3. Улучшить целостность сигнала;
4. Сокращение использования скрытых глухих отверстий и снижение сложности производства печатных плат.
Мощность обработки
①Минимальное безопасное расстояние между задним отверстием А и контуром составляет 0,12 мм.
②B Сверло для обратного отверстия больше сверла для сквозного отверстия больше или равно 0,2 мм.
③C Minimum hole ring 0.075mm; To ensure that there is no residual copper at the orifice, back drilling requires B>C.
④Заднее сверло 0.4~6,2 мм, угол сверления 165 градусов.
⑤ Толщина диэлектрика контрольного глубинного слоя Больше или равна {{0}},1 мм, остаточная изоляция Больше или равна 0,1 мм.

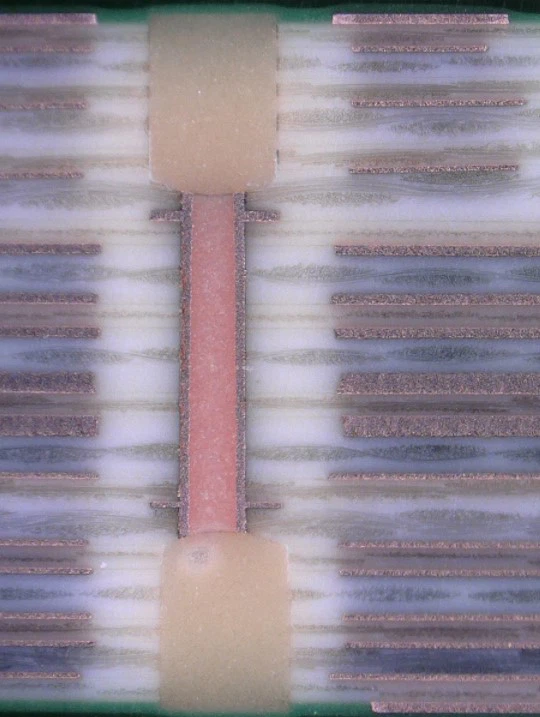

Производительность доски для обратного сверления
